ماكينة لصق أكياس صمام ورقية (مغلق من طرفين)، HD8916
آلة لصق قاعدة كيس الصمام الورقي لصنع أكياس الصمام الورقية المغلقة من الطرفين
تميز هذه الآلة سلسلة HD8916 بأنها عبارة عن آلة نقل أنبوب الأكياس الورقية وتحويل الأنابيب إلى أكياس، حيث يمكنها ختم الطرفين أو طرف واحد في مسار واحد. كما يمكن للعملاء اختيار وحدات التعزيز الداخلية والخارجية بطرف مزدوج.
صور العينة
الخواص الفنية
التركيب (التكوين)
نظرة عامة
تفاصيل

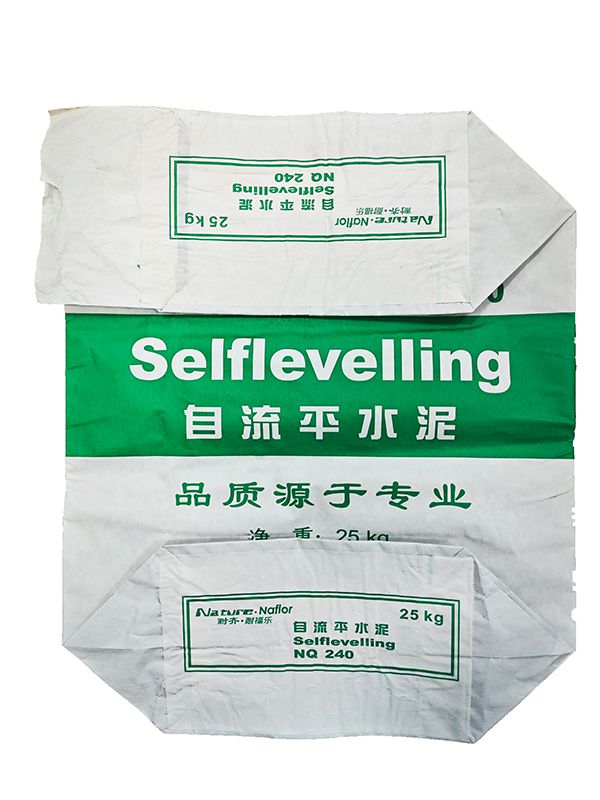

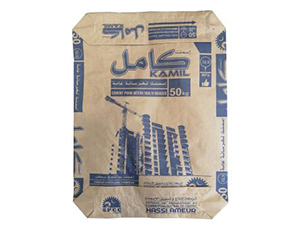

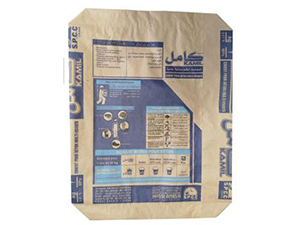

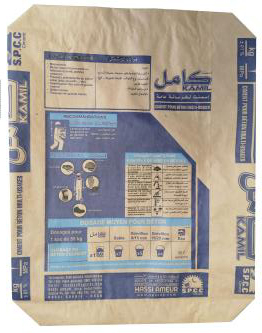

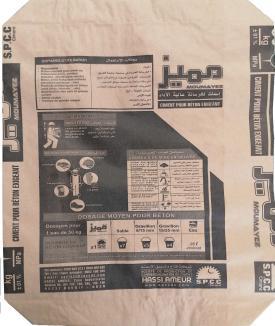

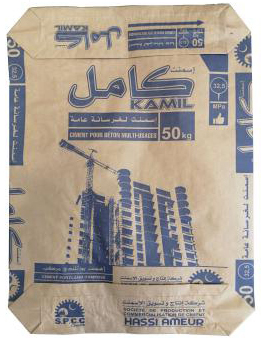

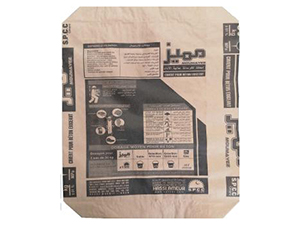

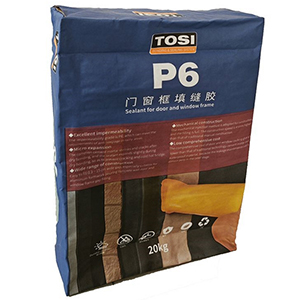

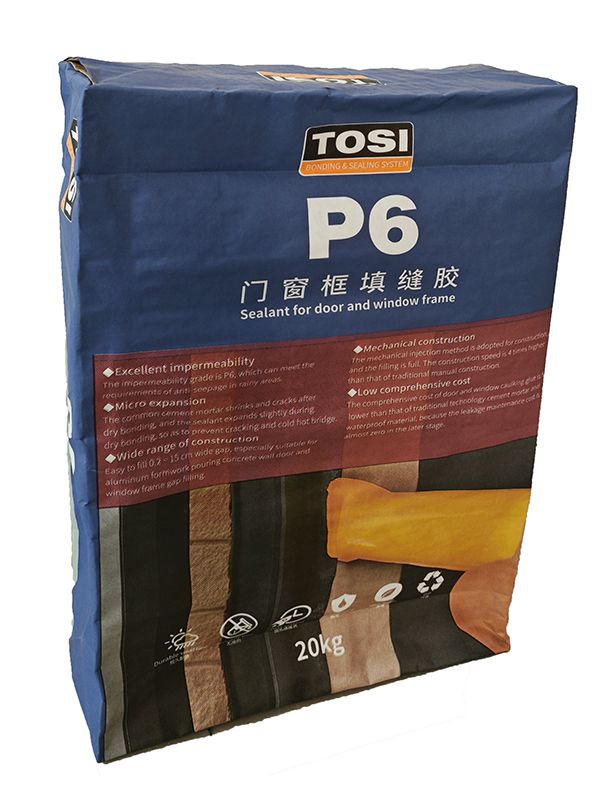

نماذج من الأكياس
نماذج من الأكياس وهي معبأة
الخواص الفنية
الوزن
34.5 طن
المقاس (تكوين مميز)
27.2×5.6×2.1m
طول الكيس
370-770mm
عرض الكيس
350-550mm
عرض قاع الكيس
90-150mm
مسافة من مركز الكيس
280-620mm
الإنتاجية
80 إلى 100 كيس/ دقيقة
التكوين (التركيب)
وحدة التغذية
وحدة وضع الكيس والتثقيب
وحدة فتح الفراغ وتشكيل القاع
وحدة إغلاق القاع واللصق
وحدة التشكيل
وحدة التقليب
وحدة تفريغ وإخراج الكيس الجاهز
التكوين الاختياري
وحدة إنتاج صمام مسطح
وحدة إنتاج صمام أنبوبي
آلية التعزيز الداخلي
آلية التعزيز الخارجي
وحدة الضغط والعد

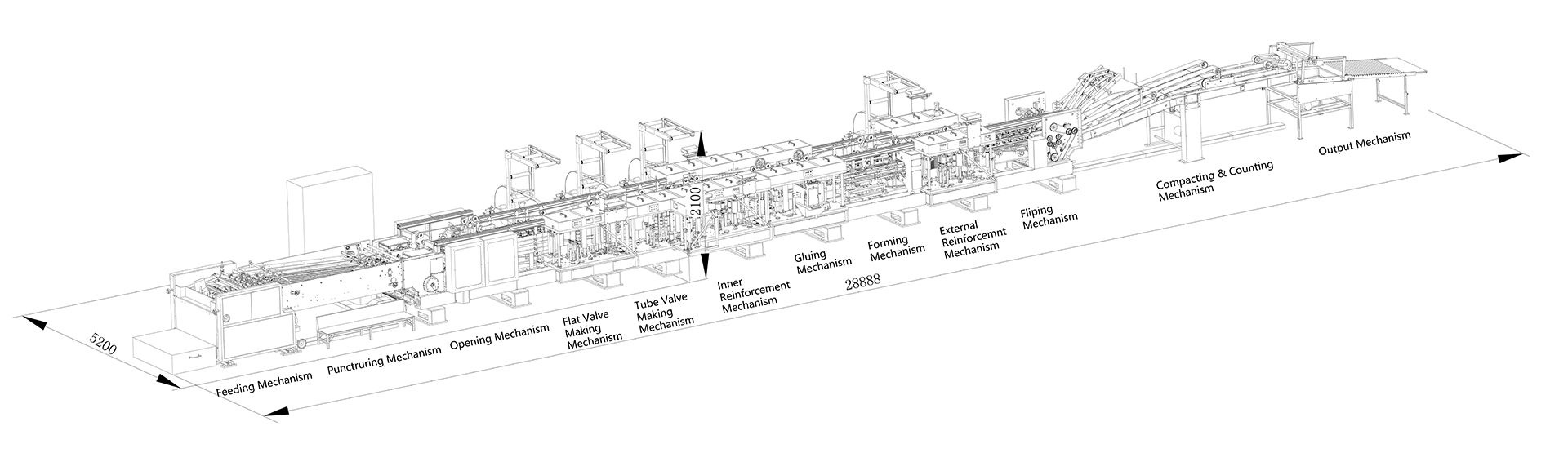

صورة لرسم تفصيلي للآلة، سلسلة HD8916
تفاصيل

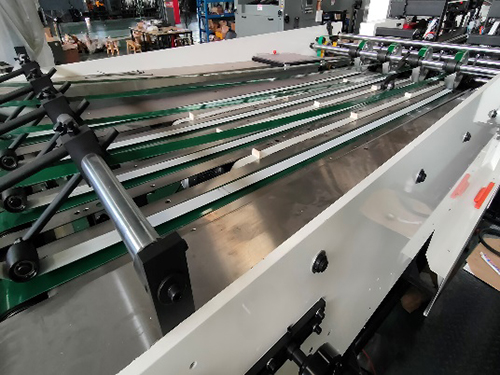

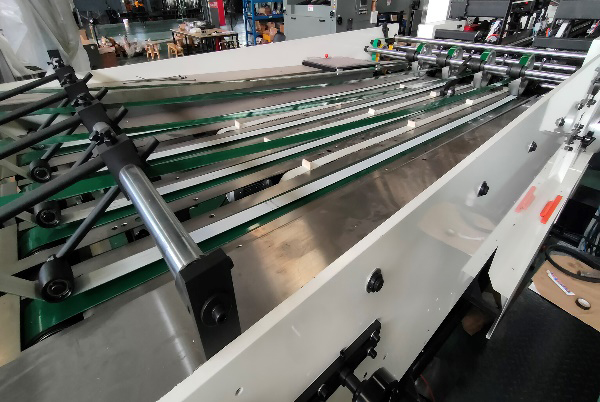

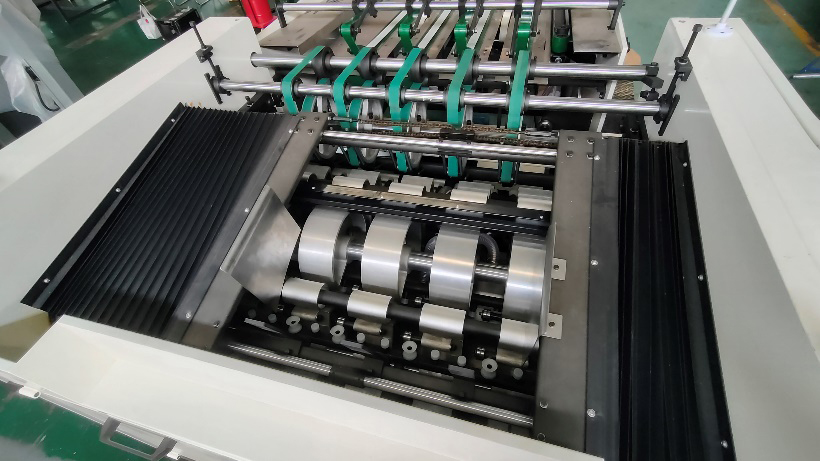

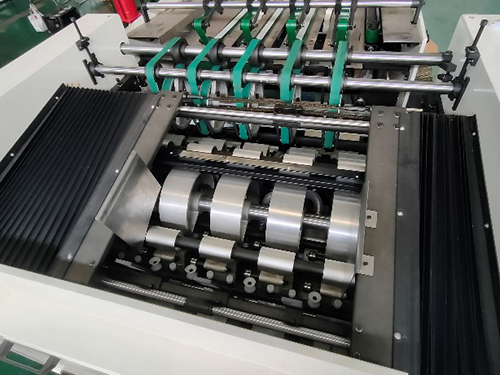

وحدة التغذية
توجد في وحدة التغذية بكرات دوارة للتغذية، حيث تدور البكرات الصغيرة حول الكبيرة وتدور بشكل عكسي لتحقيق التغذية بالشفط، كما تدور الأسطوانة الكبيرة بمجرد تغذية 8 أنابيب من الأكياس الورقية.
التغذية بالشفط الدوارة هي الطريقة الأكثر ملاءمة، والتي تعتبر موثوقة ومستقرة.

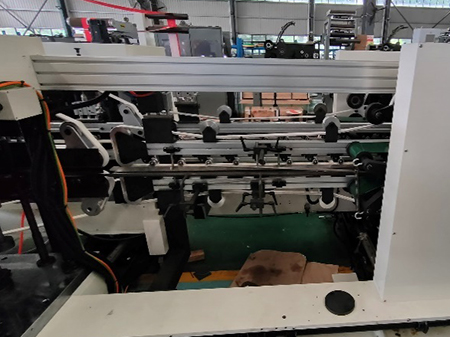

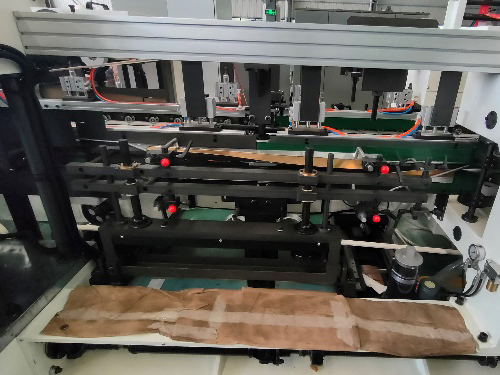

وحدة تحديد المواقع والتثقيب
تم تزويد الآلة بوحدة تحديد المواقع، مما يضمن دقة عالية في تموضع أنابيب الأكياس الورقية.
كما تم تجهيزها بخاصية المسافة البادئة المائلة، مما يسمح للمستخدم بضبط موضع المسافة البادئة دون إيقاف تشغيل الماكينة أو ضبط السرعة.
فضلاً عن ذلك، تقوم بمهمة التثقيب لإنتاج فتحات تهوية في جميع أنحاء الكيس بأكمله، حيث يتم تطبيقها بشكل أساسي في إنتاج أكياس الأسمنت.
كما تدعم هذه الآلة أيضًا القطع المستقيم أو المحاذي، والذي يتم تطبيقه بشكل أساسي على أنابيب الأكياس الورقية المقطوعة، مما يعني أنها تقطع الكيس مرتين على كلا الطرفين.
وحدة فتح الفراغ وتشكيل القاع
يتم فتح أنابيب الأكياس الورقية عن طريق وحدة الفتح الفراغي لقاع الكياس، بحيث يمكن لوحدة المناولة الدخول إلى الأنبوب.
كما تفتح وحدة المناولة أنبوب الكيس الورقي وتعديله من الأمام إلى الخلف. ولذلك، يتم تشكيل الجزء السفلي من الكيس الورقي بشكل صحيح ودون إمالة.
ولذا، يمكن لهذه الآلة أيضًا تسطيح الأكياس، مما يساعد وحدة المناولة على تشكيل قاع كيس الصمام الورقي وضغطه.

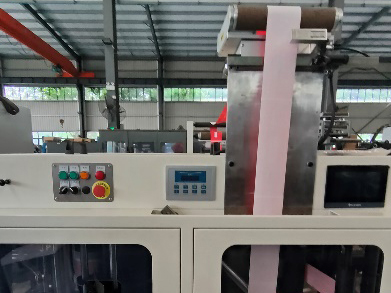

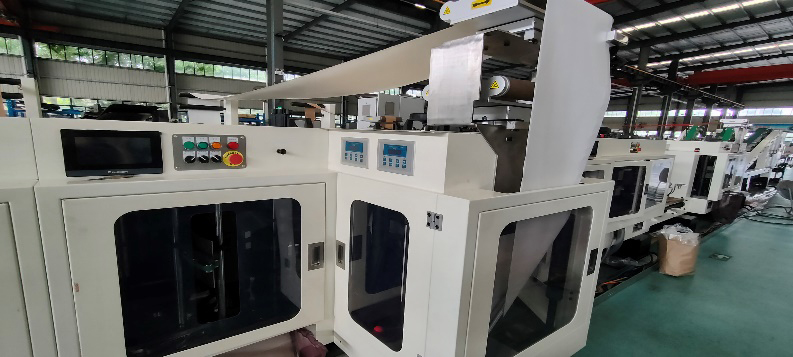

وحدة صنع صمام بلسان قلاب (وحدة تقليب الكيس)
تقوم وحدة تصنيع الصمام القلاب بتوجيه البكرات لتمرير المسار الصحيح للورق بمساعدة الموجه الشريطي من خلال السحب والقطع والتثبيت، حيث تنتقل الورقة بالتناوب عبر بكرة تثبيت الورق إلى عجلة الغراء ثم يتم لصقها على أنابيب الأكياس الورقية. كما تجدر الإشارة إلى أنه يشرف نظام التحكم الكهربائي على العمليات، فعلى سبيل المثال، إذا لم يتم العثور على أكياس في المكان المناسب، يقوم النظام بتحرير الورق المثبت، ثم لن يمر الورق عبر عجلة الغراء ولكن مسارًا آخر. وفي الوقت نفسه، تنفصل عجلة الغراء عن أسطوانة التثبيت.
فضلاً عن ذلك، يمكن للمستخدمين ضبط الآلة لإرفاق منفذ الصمام الداخلي أو منفذ الصمام الخارجي، حيث يسمح جهاز الضبط التفاضلي للمشغل بضبط موضع المرفق دون إغلاق الماكينة.
كما يمكن ضبط المواصفات أيضًا عبر الشاشة، ويمكن ضبط طول ورق صمام مختلف.

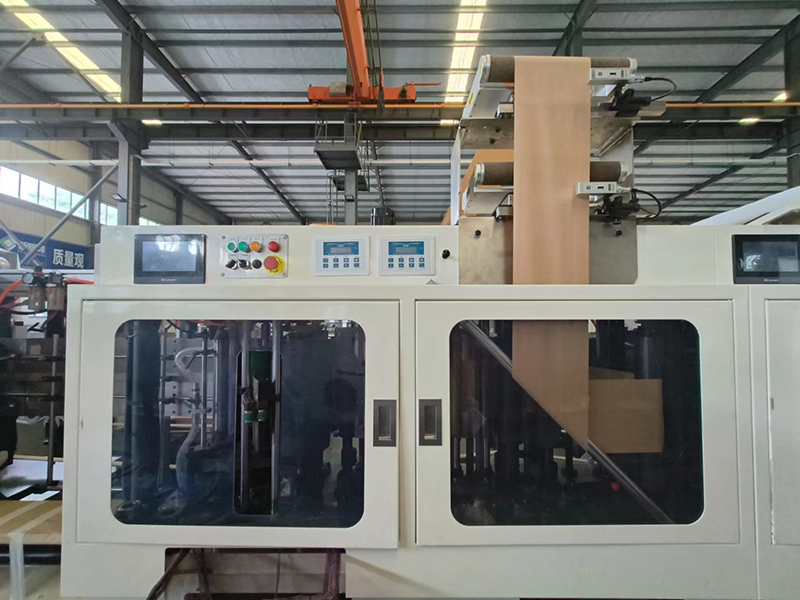

وحدة الصمام الكمي
يتم توجيه ورق الصمام بواسطة وحدة الموجه الشريطي من حامل البكرات لتمرير المكان الصحيح، ومن خلال السحب والقطع والتثبيت، تنتقل الورقة بالتناوب عبر بكرة التثبيت، إلى عجلة الغراء ثم يتم لصقها على أنابيب الأكياس الورقية.
ويشرف على ذلك نظام التحكم الكهربائي، فعلى سبيل المثال، إذا لم يتم العثور على أكياس في المكان الصحيح، يقوم النظام بتحرير الورق المثبت وتتخذ الورقة مسارًا آخر. وفي الوقت نفسه، تنفصل عجلة الغراء عن أسطوانة التثبيت. كما تم تجهيز وحدة تصنيع الصمام الكمي بجهاز ضبط تفاضلي لقاع كيس الصمام، مما يسمح للمشغل بضبط الورق من خلال إغلاق الآلة.
كما تجدر الإشارة إلى أنه يمكن للمشغل لصق الصمامات الداخلية والخارجية، وصمامات الأكمام والأكياس مع شق وضع الإبهام. وإذا لزم الأمر، يمكن أيضًا ضبط المعلمات على الشاشة وضبط أطوال مختلفة لأوراق الصمام.

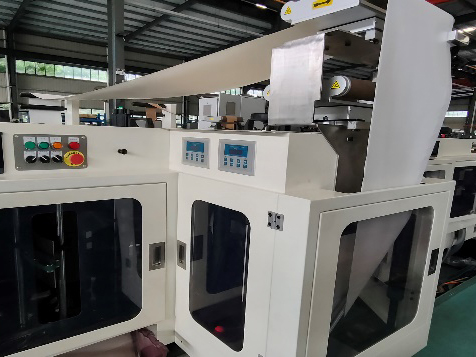

آلية التعزيز والتقوية الداخلي
في آلية التقوية الداخلية، يتم توجيه لفة ورق التقوية من خلال دليل التوجيه إلى المسار المحدد، حيث يمر الورق عبر وحدة السحب ووحدة القطع وبكرة التثبيت. ومن ثم تنتقل بالتناوب بواسطة بكرة التثبيت إلى عجلة الغراء ثم يتم لصقها على أنابيب الأكياس الورقية، حيث يشرف نظام التحكم الكهربائي على العملية برمتها. فعلى سبيل المثال، إذا لم يتم العثور على أكياس في المكان المحدد، يقوم النظام بتحرير الورق المثبت، مما يعني أن الورق لن يمر عبر المسار المحدد. وفي الوقت نفسه، يتم فصل عجلة الغراء من أسطوانة التثبيت.
كما تم تجهيز آلية قاع كيس الصمام بجهاز ضبط تفاضلي، مما يسمح بضبط موضع الورق دون إغلاق الجهاز. كما يمكن للمشغل أيضًا ضبط المعلمات على الشاشة وضبط أطوال لتقوية شريط الورق.

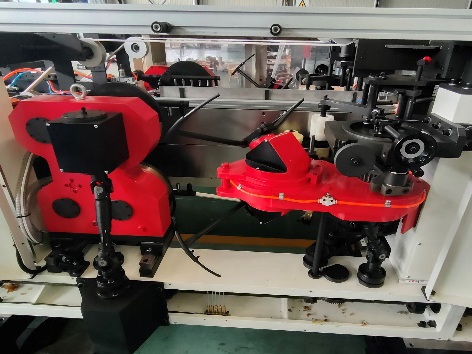

وحدة الإغلاق واللصق للقاعدة السفلية للكيس
تحتوي وحدة الإغلاق واللصق السفلي على جهاز مسافة بادئة لقاع الأكياس الورقية للمساعدة في تشكيلها وعجلة الغراء الكبيرة التي يمكن للعملاء من خلالها تغيير شكل ألواح الغراء وفقًا لمواصفات ومتطلبات مختلفة للأكياس الورقية. كما يمكن للمشغل لصق لوحة الغراء في المكان المحدد على عجلة الغراء الكبيرة.
إلى جانب ذلك، تم تجهيز الآلة بنظام إذابة الغراء، ولذا فإنها قادرة على اكتشاف ما إذا كانت هناك أنابيب أكياس ورقية في موضعها أم لا. كما يمكنها أيضًا معرفة ما إذا كانت قواعد أنابيب الأكياس الورقية طبيعية وغير مشوهة. وعندما يتم الكشف عن نقص في أنابيب الأكياس الورقية ووجود خلل في قاعدة الكيس، فإن نظام إذابة الغراء يتوقف عن التشغيل.
وحدة التشكيل
تتكون وحدة التشكيل من ألواح داعمة، من بينها الألواح الداخلية الداعمة للورقة السفلية وتعمل الألواح الخارجية كدليل للورق السفلي لتشكيل قاعدة مستطيلة الشكل. ثم تعمل آلة الضغط على جعل القاعدة أكثر متانة.
كما يمكن ضبط حجم اللوحة وفقًا لاحتياجات الإنتاج لقياس القاعدة المختلف.

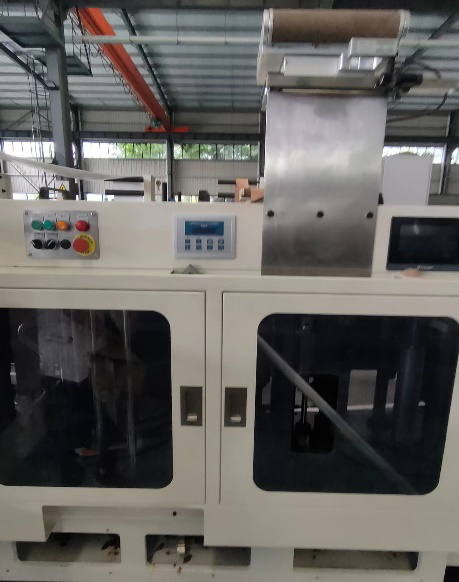

آلية التعزيز والتقوية الخارجية
في آلية التقوية الخارجية، يتم توجيه لفة ورق التقوية من خلال دليل التوجيه إلى المسار المحدد. ومن خلال وحدة السحب ووحدة القطع وأسطوانة التثبيت، تنتقل الورقة بالتناوب بواسطة بكرة التثبيت، إلى عجلة الغراء ثم يتم لصقها على أنابيب الأكياس الورقية. كما يشرف نظام التحكم الكهربائي على العميلة برمتها، فعلى سبيل المثال، إذا لم يتم العثور على أكياس في المكان المحدد، يقوم النظام بتحرير الورق المثبت، مما يعني أن الورق لن يمر عبر عجلة الغراء بل مسار آخر. وفي الوقت نفسه، يتم فصل عجلة الغراء من أسطوانة التثبيت.
كما أن هذه الآلية مجهزة بجهاز ضبط تفاضلي، مما يسمح للمشغل بضبط موضع الورق دون إغلاق الآلة.
كما تم تجهيزها بوحدة تغذية ورق مدفوعة بمحرك مؤازر، بما في ذلك وضعين للتعقب: وضع قطع تتبع اللون ووضع القطع حسب الطول، بحيث يمكن تبديل الأوضاع على شاشة اللمس بسهولة.
كما يمكن تعديل المعلمات بسهولة عبر الشاشة، والتي من خلالها يمكن للعملاء ضبط أطوال مختلفة لشريط تقوية الورق.
زوائد الكيس في الأطراف السفلية
تساعد على بقاء طرفا الأكياس الورقية السفلية عموديين.

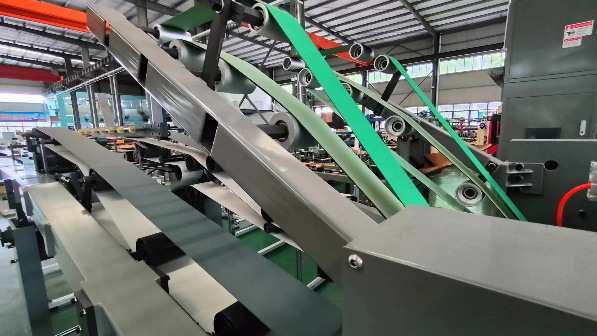

وحدة الضغط والعد
من خلال لسان الكيس، يتم إرسال الأكياس الورقية بسرعة أقل أثناء تمرير حزام الضغط، ولذا يكون تأثير الضغط أكثر وضوحًا بعد تكديس الأكياس. كما أنها مجهزة بجهاز عد، بحيث يمكن ضبط رقم الأكياس الورقية مسبقًا في النظام.
كما تم تجهيز وحدة الضغط والعد بجهاز امتصاص الفراغ والفصل المتسارع، والذي يستخدم لفصل الأكياس الورقية المكدسة عندما تصل الأكياس إلى كمية معينة يحددها النظام.

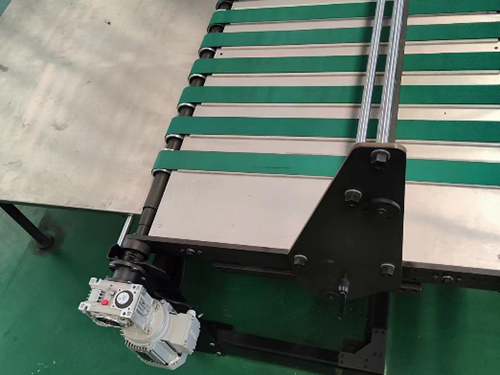

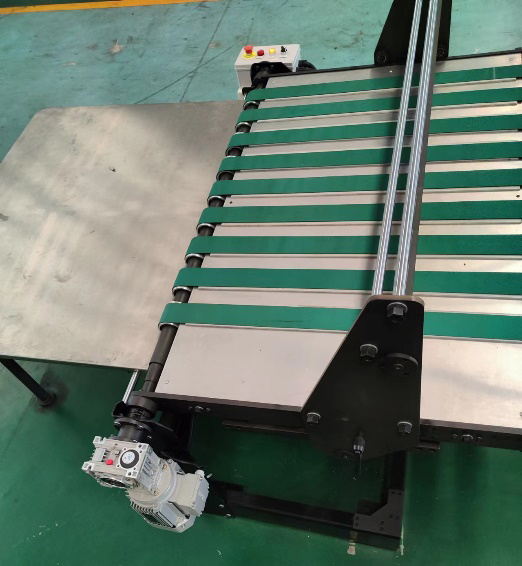

وحدة تفريغ وإخراج الأكياس
من خلال وحدة الضغط والعد، تصل الأكياس الورقية إلى وحدة التفريغ. وعندما يصل رقم الأكياس الورقية إلى خط معين، يتم إرسال الأكياس المضغوطة إلى منطقة التكديس. كما يفتح بعد ذلك صمام منطقة التراكم ويبدأ ناقل الحزام في نقل الأكياس الورقية. ويتم حينها إرسال الأكياس الورقية المكدسة إلى منطقة تفريغ الأكياس، حيث يكون العمال مسؤولين عن التكديس.

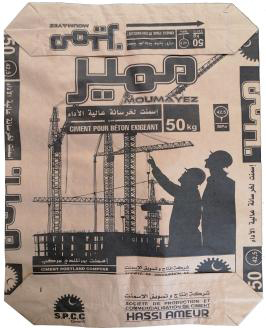

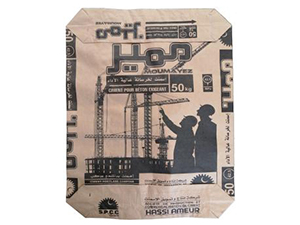

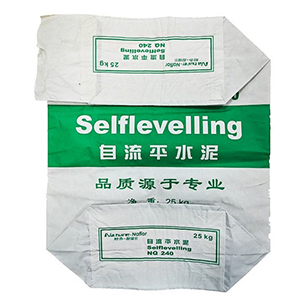

نماذج من الاكياس
